Produkte / Keramische Heizelemente / Strahlungsheizer
Strahlungsheizer
Allgemeine Beschreibung:
Heizelemente aus Siliziumnitrid eignen sich sehr gut als Strahlungsheizer. Das für die Heizelemente verwendete, fast schwarze Siliziumnitrid ist ein langwelliger Infrarotstrahler mit einem Maximum der Strahlungsemission (ε > 0,8) zwischen 8 und 11 µm bei 1 000 °C. So lassen sich verschiedenste Materialen effektiv durch Strahlung erwärmen: Bleche, die für nachfolgende Umformprozesse selektiv erwärmt oder auf Temperatur gehalten werden sollen ebenso wie Kunststoffe, deren Schweißkanten für einen folgenden Siegelprozess angeschmolzen werden sollen. Auch können Kunststoffe gezielt "verklebt" oder scharfe Kanten durch Strahlungswärme verrundet oder thermisch entgratet werden. Strahlungsheizer mit den Abmessungen 210 mm x 14,5 mm x 4,4 mm sind in einer Vielzahl unterschiedlicher Leistungsklassen verfügbar. Sie können aber auch mit Sensorbohrungen für Thermoelemente versehen werden, um so die Temperatur des Heizelementes exakt regeln zu können. Die robuste Auslegung dieser Heizelemente in Verbindung mit der guten Oxidationsbeständigkeit der Siliziumnitrid-Keramik sichert eine hohe Lebensdauer - sowohl bei Dauerbetrieb als auch bei zyklischer Beanspruchung.
Grundwerte:
| Parameter | Wert |
|---|---|

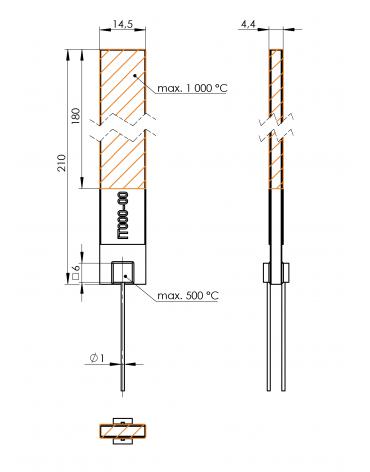

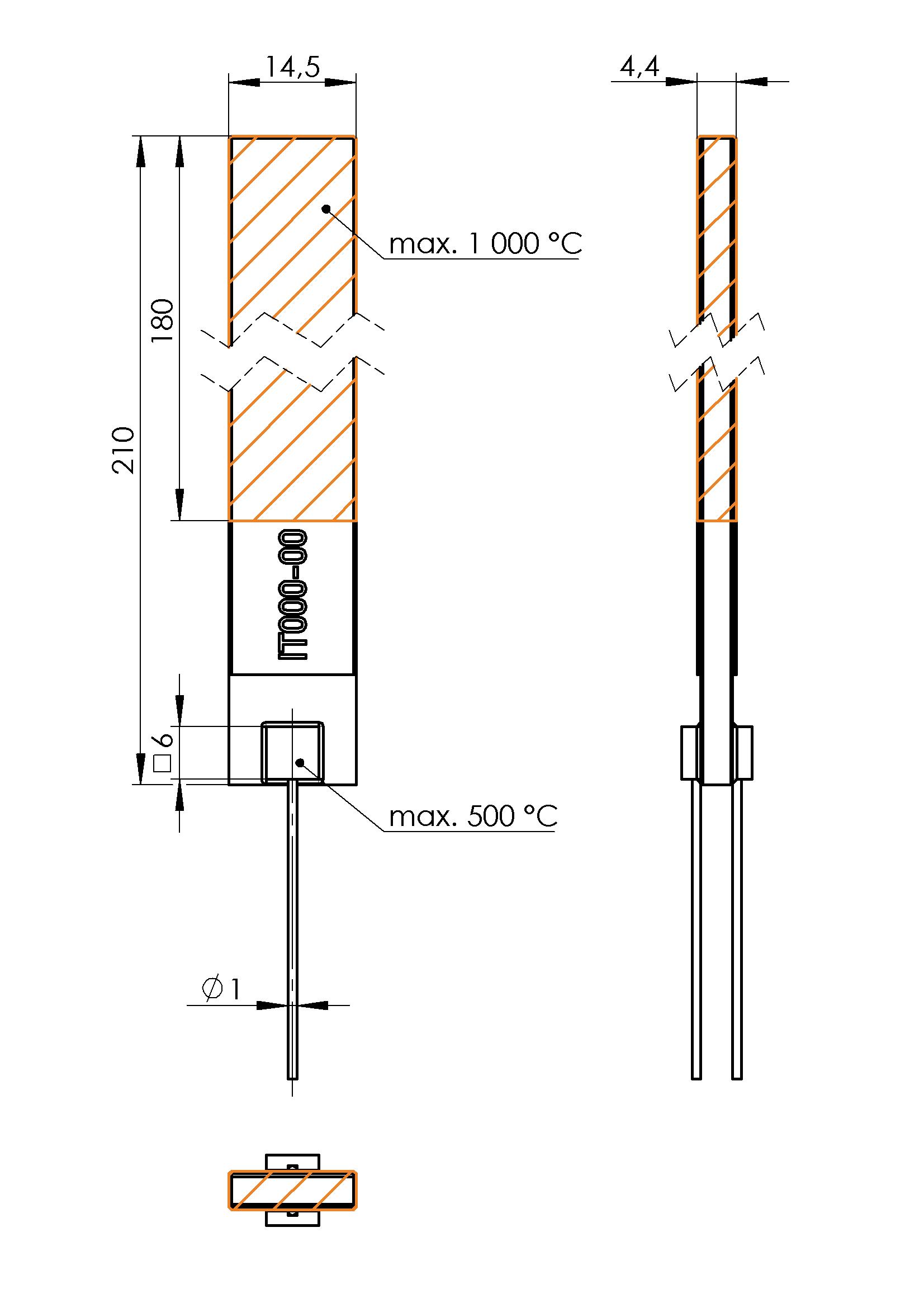

| Abmaße | 210 x 14,5 x 4,4 mm |
| Beheizter Bereich | 180 x 14,5 x 4,4 mm |
| Tmax | 1 000 °C |
Details:
- Standard
-
Beschreibung
* Die tatsächliche Leistung ist vom Widerstand, der Temperatur und der Spannung abhängig.
Parameter Wert Artikelnr. GLZ 100 259 GLZ 100 261 GLZ 100 260 Widerstand @ 20 °C 132,25 Ω ±15 % 105,80 Ω ±15 % 83,97 Ω ±15 % Nennspannung 230 V 230 V 230 V Nennleistung @ 20 °C 400 W* 500 W* 630 W* Fortsetzung ... ... ... Artikelnr. GLZ 100 258 GLZ 100 077 GLZ 100 257 Widerstand @ 20 °C 66,13 Ω ±15 % 52,90 Ω ±15 % 42,32 Ω ±15 % Nennspannung 230 V 230 V 230 V Nennleistung @ 20 °C 800 W* 1 000 W* 1 250 W* - mit Sensorbohrung Ø1,0 mm
-
Beschreibung
Das Heizelement besitzt eine Sackbohrung, in die ein Temperatursensor mit Ø1,0 mm z. B. ein
Mantelthermoelement hineingesteckt werden kann.
* Die tatsächliche Leistung ist vom Widerstand, der Temperatur und der Spannung abhängig.Parameter Wert Artikelnr. GLZ 100 165 GLZ 100 266 GLZ 100 265 Widerstand @ 20 °C 132,25 Ω ±15 % 105,80 Ω ±15 % 83,97 Ω ±15 % Nennspannung 230 V 230 V 230 V Nennleistung @ 20 °C 400 W* 500 W* 630 W* Fortsetzung ... ... ... Artikelnr. GLZ 100 262 GLZ 100 263 GLZ 100 264 Widerstand @ 20 °C 66,13 Ω ±15 % 52,90 Ω ±15 % 42,32 Ω ±15 % Nennspannung 230 V 230 V 230 V Nennleistung @ 20 °C 800 W* 1 000 W* 1 250 W* - mit Sensorbohrung Ø1,5 mm
-
Beschreibung
Das Heizelement besitzt eine Sackbohrung, in die ein Temperatursensor mit Ø1,5 mm z. B. ein
Mantelthermoelement hineingesteckt werden kann.
* Die tatsächliche Leistung ist vom Widerstand, der Temperatur und der Spannung abhängig.Parameter Wert Artikelnr. GLZ 100 267 GLZ 100 272 GLZ 100 271 Widerstand @ 20 °C 132,25 Ω ±15 % 105,80 Ω ±15 % 83,97 Ω ±15 % Nennspannung 230 V 230 V 230 V Nennleistung @ 20 °C 400 W* 500 W* 630 W* Fortsetzung ... ... ... Artikelnr. GLZ 100 268 GLZ 100 269 GLZ 100 270 Widerstand @ 20 °C 66,13 Ω ±15 % 52,90 Ω ±15 % 42,32 Ω ±15 % Nennspannung 230 V 230 V 230 V Nennleistung @ 20 °C 800 W* 1 000 W* 1 250 W*
